拒绝“隐形漏点”：沼气池防渗膜渗漏原因深度剖析

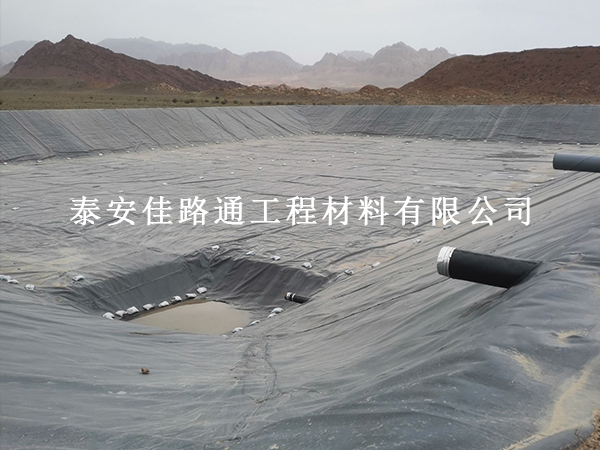

沼气池（黑膜沼气池）是现代养殖场处理粪污、收集清洁能源的核心设施。然而，在实际运行中，不少养殖场会遇到沼气池产气量下降、池体鼓包塌陷甚至周边出现异味的情况，这通常是防渗膜发生渗漏的直接表现。沼气池防渗膜渗漏并非单一因素所致，而是材料选型、地基处理、施工工艺及后期运维等多维度问题综合作用的结果。

劣质材料与物理老化导致膜体脆裂

防渗膜的寿命与质量首先取决于原材料。部分工程为压缩成本，违规使用掺杂回收料、淋膜或PVC材质的劣质膜。这类膜气密性差、不耐腐蚀，在沼气池内部复杂的化学介质（如硫化氢、有机酸）长期浸泡下，极易发生溶胀、粉化和开裂。此外，沼气池多为露天环境，若膜材在生产时未添加足量的抗紫外线助剂（如炭黑），长期暴露于阳光下会引发光氧老化，导致高分子链断裂，拉伸强度大幅下降，最终脆化破损。

地基处理不当引发物理穿刺与沉降撕裂

沼气池防渗界常说“三分膜、七分基”。如果基底开挖后未彻底清除碎石、树根等尖锐硬物，且未铺设细砂垫层或土工布缓冲层，防渗膜在长期水压挤压下极易被刺穿。同时，若池底与边坡交接处直接挖成直角而未做圆弧倒角处理，应力会高度集中。加之部分场地土质松软，发生不均匀沉降时，紧绷的膜体缺乏缓冲空间，极易在阴阳角处被拉扯撕裂。

焊接工艺缺陷与应力释放不足

焊缝是防渗系统中最薄弱的环节。在实际施工中，若热熔焊接温度过低或行走速度过快，极易留下肉眼难以察觉的针孔或虚焊；若膜面有水汽、灰尘未清理直接焊接，也会导致夹层漏气。此外，在铺膜时为追求表面平整而将膜体拉得过紧，未预留合理的伸缩余量，在夏季高温膨胀或冬季低温收缩的反复热应力作用下，焊缝会被直接拉裂或拉脱锚固边。

锚固失效与配套系统缺失

膜边固定是保障气密性的关键防线。若锚固沟开挖过浅、宽度不足，或回填时未分层夯实，在大风、雨水冲刷或冻融沉降的作用下，膜边极易翘起松动，导致沼气从边缘持续泄漏。同时，若沼气池缺乏正负压保护器、泄压阀等配套系统，池内压力过高时容易鼓包胀膜甚至撕裂，压力过低时则可能吸瘪膜体，造成不可逆的物理损伤。

沼气池防渗膜的渗漏是一个复杂的系统性问题。从源头选用原生抗老化材料、精细处理地基与缓冲层，到规范热熔焊接、预留伸缩余量，再到完善锚固与泄压配套系统，每一个环节都至关重要。只有全面排查并消除这些潜在的渗漏诱因，才能真正筑牢沼气池的安全屏障，确保其长期、稳定、环保地运行。
