HDPE防渗膜在污水防渗上的应用

      污水池是德州银燕奶牛场污水处理中的主要构筑物， 主要是存储并自然处理挤奶厅日常排出的大量冲洗水。污水池采用 HDPE 防渗膜防水做法，与传统的钢筋混凝土自防水做法相比， 该防渗膜的势是施工快捷、成本低。

　　1 HDPE 防渗膜特点

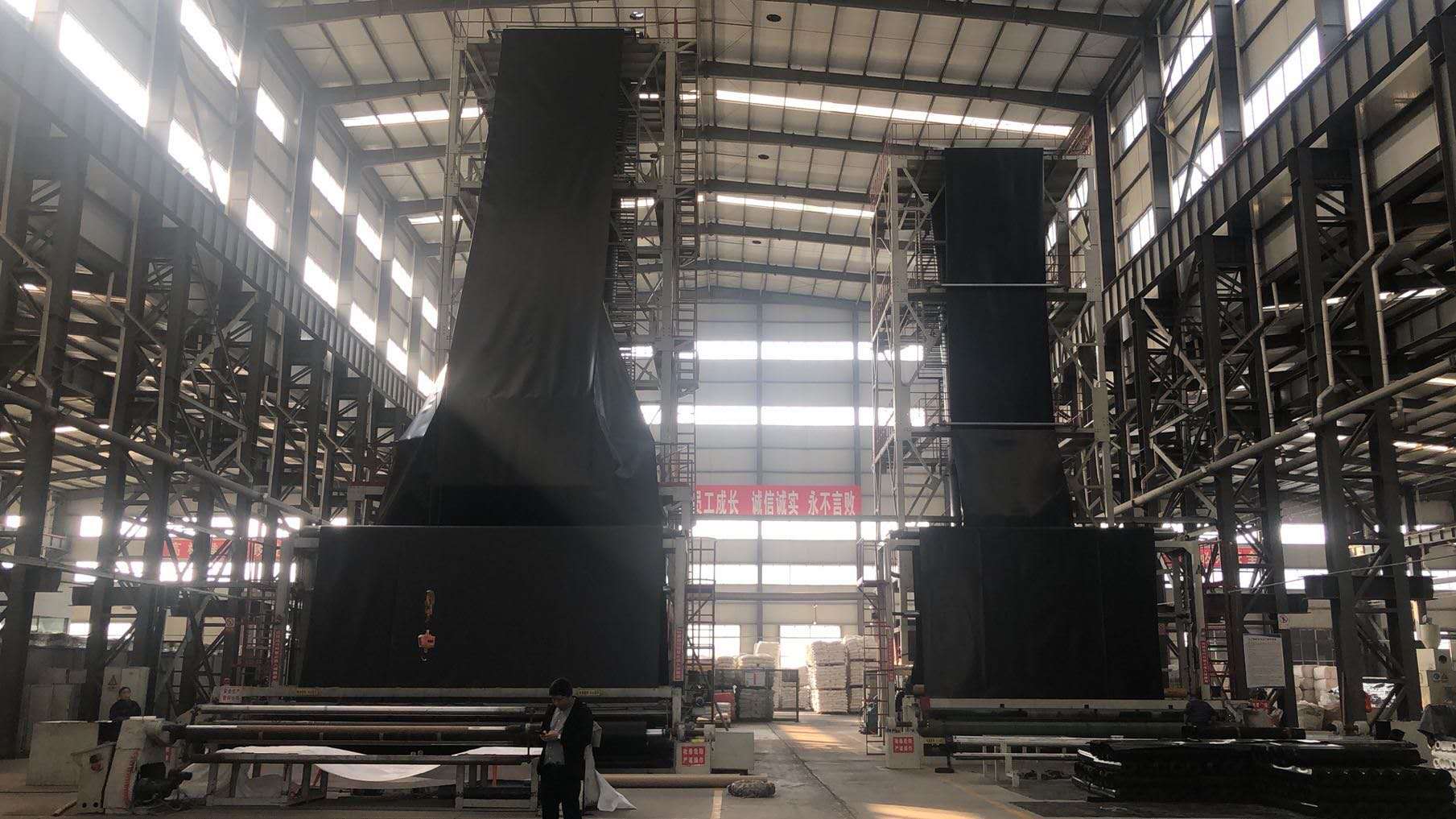

　　HDPE (High-density polyethylene plastics 高密度聚乙烯)防渗膜是由高分子聚乙烯通过吹塑或平挤制成的具有很强耐久性的防渗材料。 其主要功能是防止液体的渗漏和气体的挥发。HDPE 防渗膜的特点是化学性能稳定，抗老化、抗紫外线、好的抗撕裂、抗穿刺能力，脆性低、热变形小，拥有非常良好的化学稳定性，耐高低温、耐沥青、油焦油，耐酸、碱、盐等化学溶液，佳的防渗效果，施工周期短、成本低、抗植物根系、抗化学腐蚀等。

　　在工程应用方面， 防渗膜还有如下势，①施工简便：只要将池子挖好并做相应整平处理，不需要打混凝土垫层;②施工快速：不存在结构性混凝土所需的凝固期;③耐基础变形：由于 HDPE 膜拥有非常良好的断裂延伸率， 能抵抗基础沉降或基础变形; ④效果好： 这是HDPE 膜的大特点; ⑤使后恢复： 这是 HDPE 膜大的特点，在使用后，只要将其收起，对池体进行回填， 可恢复原状。

　　由于其低廉的成本、良好的防水性能、简易的施工工艺和工程势，防渗膜被大范围的使用在各类土工防水工程中，如各种堤坝、渠道、污水处理厂、垃圾填埋场、市政草坪绿化、人工湖、河道、养鱼场、盐场、化工反应池、沉淀池、蓄水塘的底衬防渗等，以地铁、公路、隧道公路的地基防渗等。

　　2 污水池设计 HDPE 防渗膜选用

　　本项目污水池要求池体拥有非常良好的防渗性能，避免对地下水造成污染。 污水池构造简单，无特殊工艺孔设置，且内表面积较大，施工所在地土质情况单一，碎砖块等尖锐性杂物较少，具备防渗膜铺设的要求。 综合项目要求、项目条件和项目所在地特点， 选用 1.0mm 厚HDPE 膜。 本工程铺设宽度大于 20m，为减少焊缝和施工周期，选用大于 6m 的幅宽。池体铺设面积考虑了边坡甩出部分(沿侧壁 1m 周圈)，并加 7%余量(锚固、搭接漏补焊部分)，约需要 6 000m2。 所选用 HDPE 膜技术

HDPE 防渗膜施工操作程序

　　结合本工程的工程特点和当地地质条件，制定如下施工顺序： 污水池基面修整→基面验收→防渗膜铺设→防渗膜接缝焊接→与周边联接锚固→防护层铺设→验收。

　　3.1 基面修整验收

　　基面应干燥、压实、平整、无开裂、无明显尖突和凹陷。 其平整度应在允许的范围内平缓变化，坡度均匀、一致，并符合图纸的设计的基本要求。 在池壁设置一定坡度的边坡，然后清除防渗膜铺设范围内基层表面的淤泥、杂草可能损伤防渗膜的杂物，再整平、夯实，沿池内侧 坡角处做好一圈支撑圈梁，并沿池壁外圈 1m 处挖好锚固沟。 基面准备好后，应由专业的施工铺设人员对基面进行验收，以确定具备防渗膜施工铺设条件。

　　3.2 铺设

　　本项目所用主要机具有：热楔焊机 1 台(瑞士进口)、挤压焊机 1 台(瑞士进口)、热风焊枪 1 把(瑞士进口)、真空检漏仪 1 台、电火花检漏仪 1 台、充气检漏仪 1台。其他工具器材有剪刀、多用工具刀、2m 钢板尺、50m 皮尺、卡尺、检验棒、钳子、改锥、铁锤、铁锨、扫帚、塑料纺 织袋、砂纸等。

　　施工前对施工设备、机具、HDPE 防渗膜材料应进行全方位检查，机具等运行良好、防渗膜质量符合要求，

　　施工前须经监理工程师认可。 在铺设防渗膜时要分区

　　(1) 焊接时，一人看管焊接设备，一人擦拭待焊接处防渗膜。 焊到平台上时人为地把焊机提起来，以便顺利焊接。 如发现膜面有孔眼等缺陷损伤焊接过程中出现的漏焊、虚焊、破损等情况下，应时用新鲜母材修补，补疤每边超过破损部位 10～20cm，并做好记录。

　　(2) 边坡防渗膜的铺设施工由上向下放卷，焊缝沿

　　渗液径流方向搭接，膜间压茬 10～12cm，焊好后将防渗膜一端压入锚固槽内。

　　(3) 顺次铺设的防渗膜应与已铺设的防渗膜平行， 压茬 10～12cm，随铺随焊，焊接处若有水、尘土、油污等应先处理干净再焊。 当天铺膜当天焊完。

　　(4) 防渗膜焊好后，焊缝应整齐美观，不得有滑焊、跳焊现象。 大面积允许有不严重的凹凸不平。

　　3.4 联接与锚固

　　防渗膜铺设完毕，按设计的基本要求搭接后，由专业技术人员用焊接机焊接防渗膜。 然后将联接好的防渗膜埋入锚固沟内，回填土并夯实，锚固处不渗水或不被拔出。

　　3.5 防护层施工

　　根据使用目的的不同，防护层可以铺一定厚度的回填土或铺设预制混凝土板。 本工程是铺设了一层混凝土方砖(仅起保护作用，对厚度、尺寸等无特殊要求)。

　　4 注意事项

　　(1) 严禁在雨天铺设防渗膜、进行焊接和缝合施工。

　　(2) 焊接时基底表面应干燥，含水率宜在 15%以下。

　　防渗膜膜面应用干纱布擦干净。

　　(3) 不得将火种带入施工现场。

　　(4) 不得穿钉鞋、高跟鞋硬底鞋在防渗膜上踩踏。

　　(5) 车辆等机械不得碾压防渗膜其保护层。

　　焊接质量，焊接操作人员应随时观察焊接质量，根据环境和温度的变化调整焊接温度和行走速度。
